应用场景及介绍

Application scenario and introduction
智能咔哒板手是将传统咔哒板手功能与数字传感器，无线通讯技术相结合产物，适用于节拍较快且有数据记录，追溯要求的生产线。作业者用扳手拧紧螺栓在扭矩到达目标值后工具机械力杆脱扣并发出“咔哒”音，同时数字传感器将测量到的实际扭矩值及相关信息无线发送给上位机。扳手控制电路根据预置拧紧策略判断当前拧紧力矩是否合格并声光报警提示作业者拧紧状态。在不失传统咔哒扳手便捷性的同时赋予其智能化，实现拧紧数据及曲线的即时无线传输。

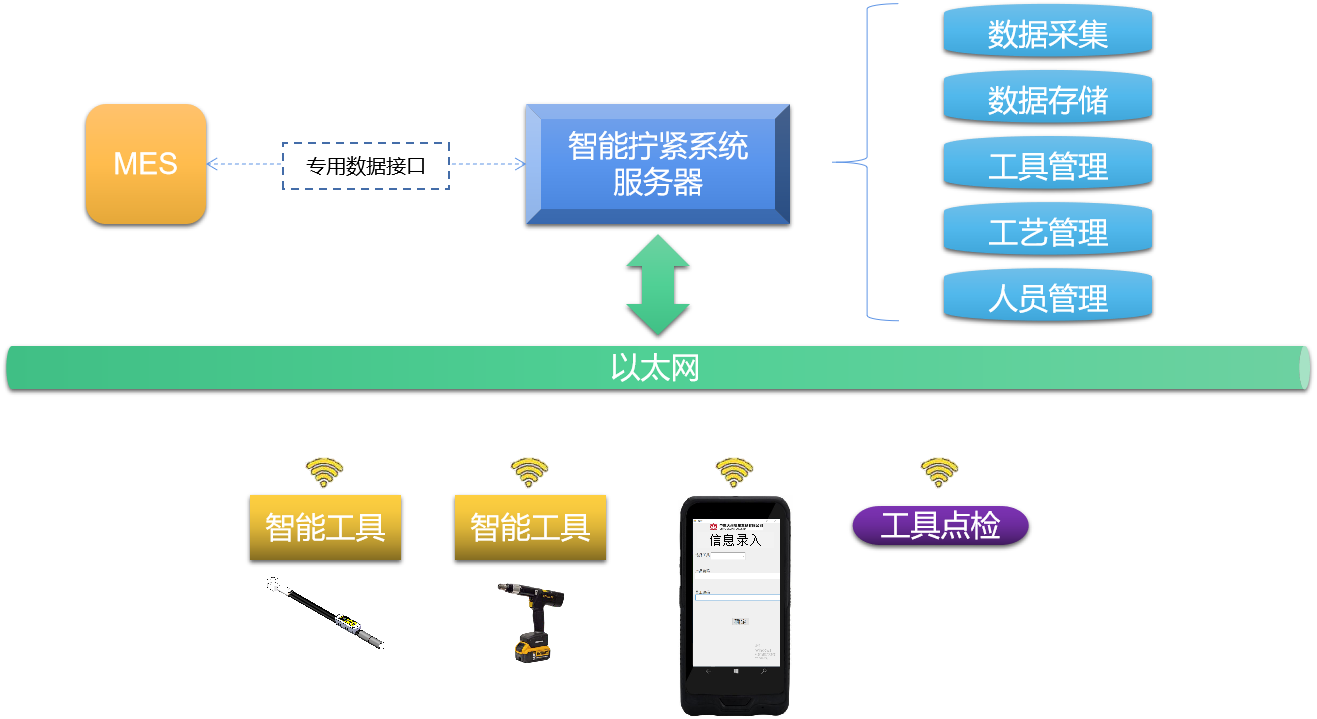

智能拧紧系统子系统架构

丰富的软件功能

Rich software functions

●预置咔哒扳手功能

●输出头为可换头形式，可配棘轮头，开口头，梅花头等

●0.96吋OLED全彩屏幕，数值颜色随设定值变化，配合声光报警操控轻松

●集高精度扭矩传感器角度传感器时钟于一身，高速采样，低失真连续拧紧曲线，采样率250Hz，测量精度高

●扭矩精度土3%，角度精度士1°，数值分辨率0.1

●丰富的显示信息：程序名称，控制状态，无线信号，剩余电量，扭矩目标值及上下限，实时扭矩、角度值，螺栓数量，拧紧进度。

●可存储10个拧紧程序

●可存储5000条拧紧结果，200条拧紧曲线

●断网自动连接机制，配合断点续传功能，保证数据不丢失

●完善的功能及软件设计，防误操作，重复拧紧

●可设置报警点，配合不同颜色灯光和不同节奏声音，操作更轻松

●内置独立控制器，灵活组网

●支持Open 协议，配合工厂MES系统，实现智能引导装配

●无线WiFi通讯IEEE 802.11a/b/g2.4GHz。

●传输距离50米以上

●有线接口采用稳定的TypeC设计

●可充电锂电池

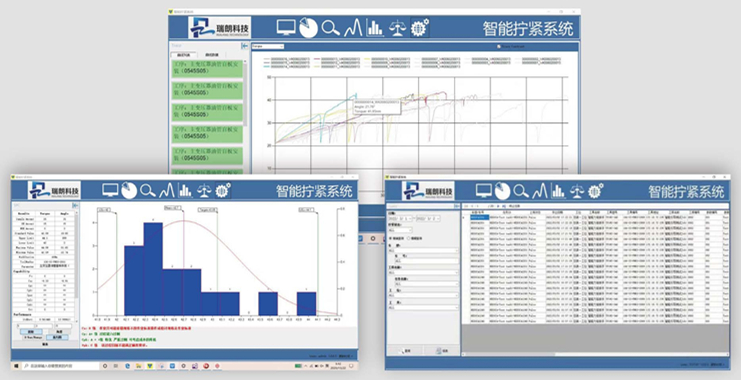

网络数据软件

Network data software

工具信息查询，编辑界面                 程序设置，编辑界面              离线编辑功能，可从MES系统导 入工艺路径

工具参数表（可换头型）

Parameter table(replaceable tool)
